Features特徴
- 短い配管距離で高い混合・分散
- 低～高粘度に対応
- 流量が少なくても、
混合性能を維持
Purpose用途
- ガス混合ガス濃度調整、溶接用シールドガス製造等
- 液混合薬液の希釈、洗浄水製造、排水処理、濃縮原料の希釈、分散等
- ガス・液混合ステームミキサー、エアレーション、温水製造等
Movie\ 動画でわかりやすくご紹介 /

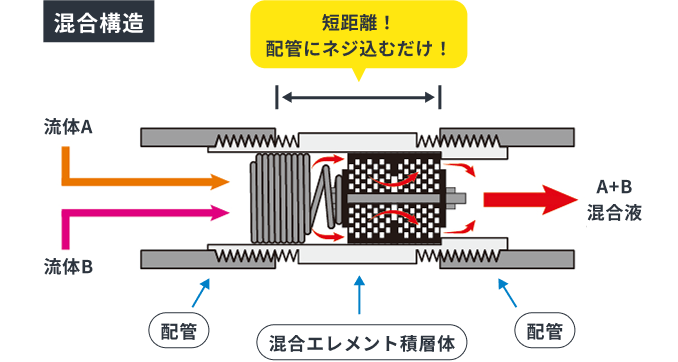

積層混合エレメント（MSE型）とは？
2種類の異なる形状の「混合エレメントA・B」を交互に重ね、ブラインド板およびリング板で挟み込む事により、積層方向と半径方向それぞれで 複雑な流路を形成します。
供給された流体はこの流路により分割と合流を繰り返し、そこから生まれる乱流と過流で、効率よく高い混合能力を発揮します。（MSE型ともいわれます：Multi Stacked Elements）
※エレメントの形状は「標準型」「ハニカム型」の２種類があり、後者の方が混合力が強く、その分圧力損失が大きくなります。
スタティックミキサーの性能
比較
| 混合積層エレメント型 （MSE型） |
ケニックス型 | プレート型 | |
|---|---|---|---|
| 配管の短距離化 | ◎短い | ×長い | ◎短い |
| 混合・分散力 | ◎ | ◯ | △ |
| 粘度対応 | ◎低〜高粘度 | ◎低〜高粘度 | △低粘度 |
| 低粘度×高粘度の混合 | ◎ | △ | △ |
| 少流量対応 | ◎ | × | △ |
| 圧力損失 | △高（調整可） | ◯中 | ◎低 |
| 流量と圧力の調整 | ◎自在 | × | × |
混合性能の検証
JIS B 8702（制的流体混合装置の混合性能測定方法）に基づき、
性能測定を実施。CMC2260 1.5wt%を水溶液に注入し、分散度合いを
確認する。オレンジ色に光っている部分がCMCであるため、
偏りがなく均一色になっている方が分散している状態です。
攪拌槽と槽移送ポンプが不要
流体を圧送している配管であれば、
動力を別途設ける必要はなく
インラインに追加するだけで簡単に設置ができます。
用途事例
2液混合
既設では攪拌槽で2液をムラなく混合させてから、 反応槽に送っていましたが、 MSEスタティックミキサーに置き換えることで、 インラインで混合でき攪拌槽、攪拌機器、移送ポンプが不要になりました。

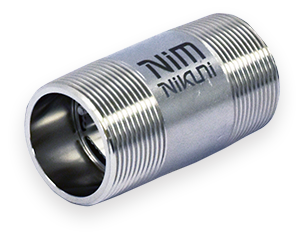

構造部品
材質：SUS316
| 型式 | 呼び径 | エレメント数 | 全長 |
|---|---|---|---|
| NiM 8 | 8A（1/4B） | 10組 | 50mm |
| NiM 10 | 10A（3/8B） | 10組 | 50mm |
| NiM 15 | 15A（1/2B） | 10組 | 60mm |
| NiM 20 | 20A（3/4B） | 10組 | 60mm |
| NiM 25H | 25A（1B） | 12組 | 74mm |
| NiM 32H | 32A（1.1/4B） | 16組 | 88mm |
| NiM 40H | 40A（1.1/2B） | 20組 | 88mm |
| NiM 50H | 50A（2B） | 20組 | 96mm |
こちらは【流体：水／温度：25℃実測値】であり、液質等の条件によって異なりますので
あくまで参考となります。
About Nikuniニクニとは
ニクニは「渦流ポンプ（カスケードポンプ）」で、国内で圧倒的なシェアを持つリーディングカンパニーです。渦流ポンプは半導体や、液晶、電気、電子などあらゆる産業プロセスで使用されています。また、渦流ポンプだけに留まらず、うず巻ポンプ、ダイヤフラムポンプ、真空ポンプ、ろ過装置、脱気装置なども幅広くラインナップしており、お客様のご要望に広く応えることができます。
