渦流タービンポンプ（カスケードポンプ） カップリング直結型 ステンレス
特殊用途 プロセス向け
ステンレス製 渦流タービンポンプ
TN
| タイプ： |
| 材 質： |
| 特 長： |
| 業 界： |
用途
- 一般産業用
- 石油化学工業
- 医薬食品工業
- 化学産業
特長
- 少流量/高揚程
- 圧力が変動しても流量変動が小さく安定
- エアロック、ウォーターハンマーに強い
- 低NPSH：揮発性液（液化ガス、低沸点液、ガスリッチ液）の移送にも対応
- 特殊用途：用途に合わせた仕様を選択可能
材質
| 部品 | 標準 | オーダー対応 |
|---|---|---|
| ケーシング | SCS13 | SCS14,16,ハステロイ |
| シャフト、羽根車 | SUS304 | SUS316,SUS316L、,ハステロイ |
| パッキン | PTFE | 各種エラストマー |
主軸シール
- 標準：メカニカルシール
- オーダー対応：各種メカニカルシール、カートリッジメカ
接続フランンジ
- 標準：JIS20K
- オーダー対応：JPI、ANSI、DIN、GB etc（相当品）

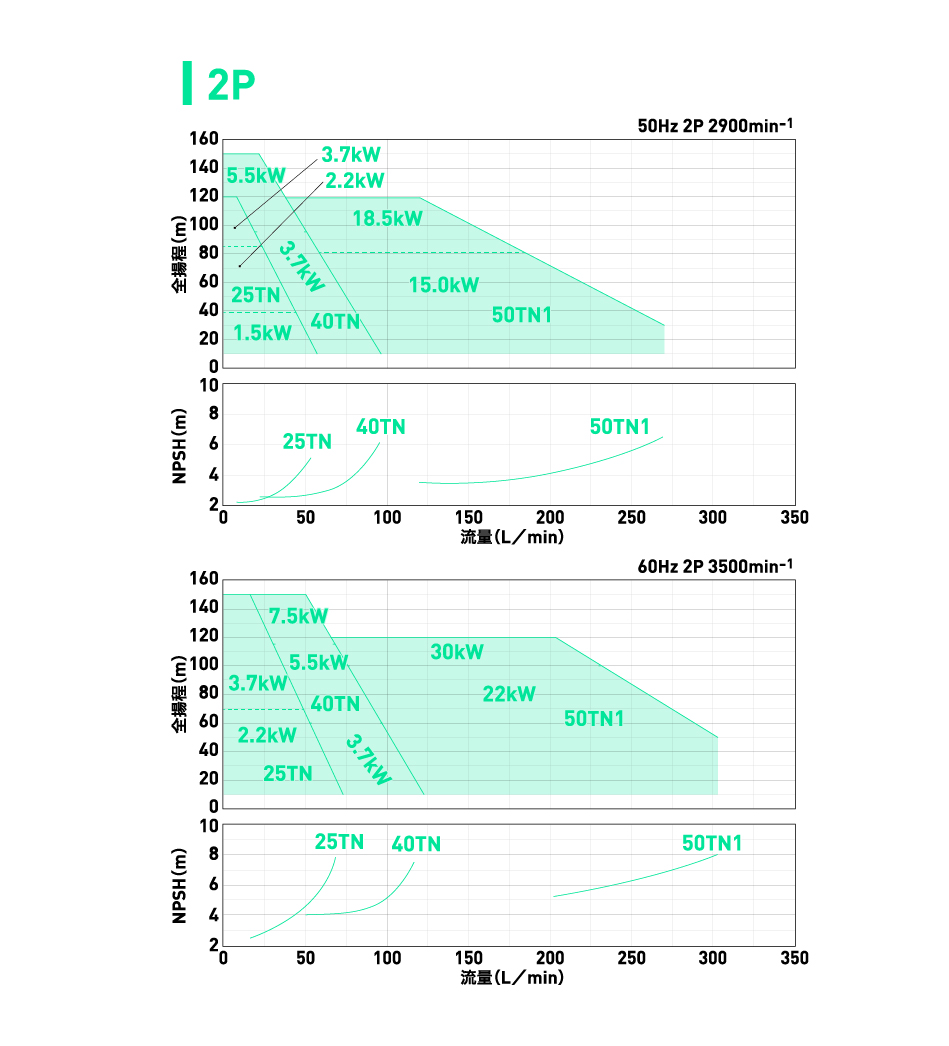

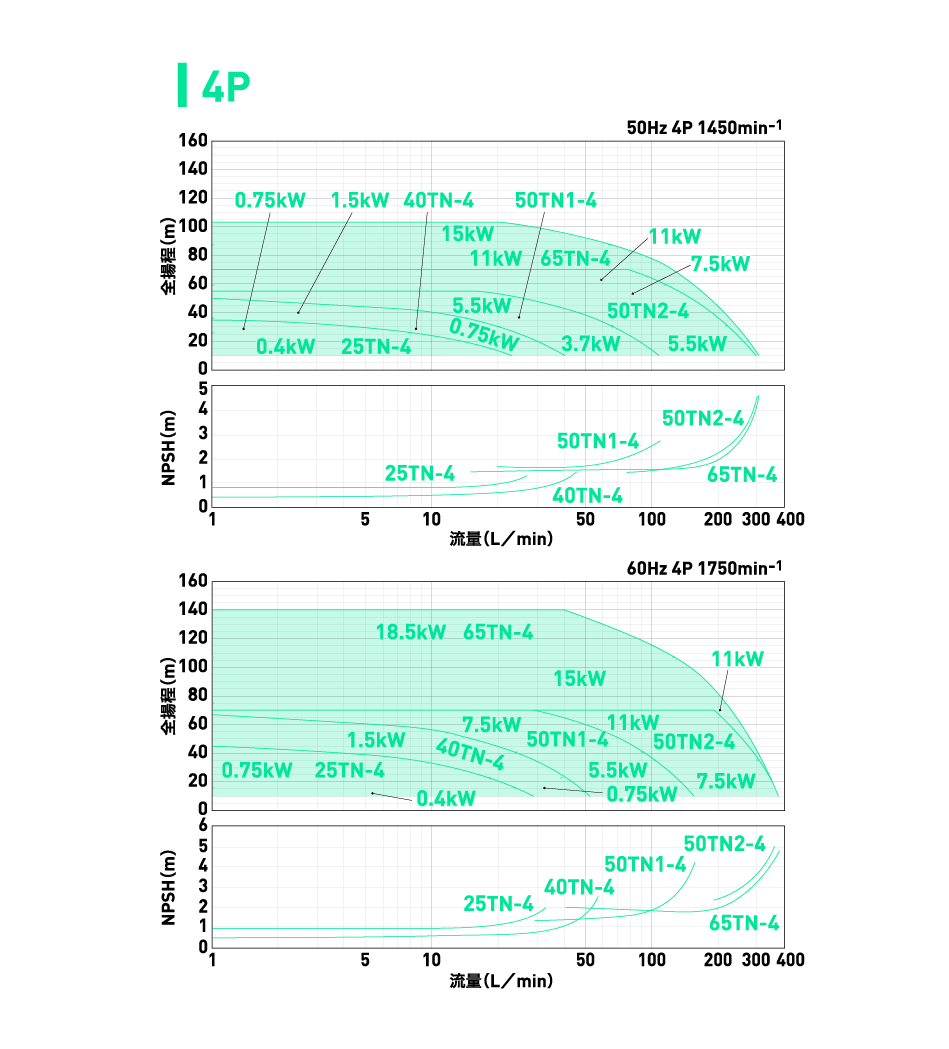

予想曲線
標準仕様

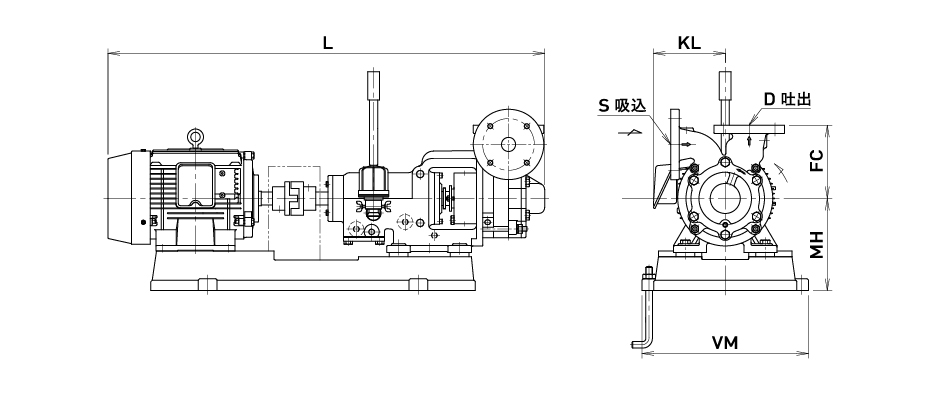

外形図

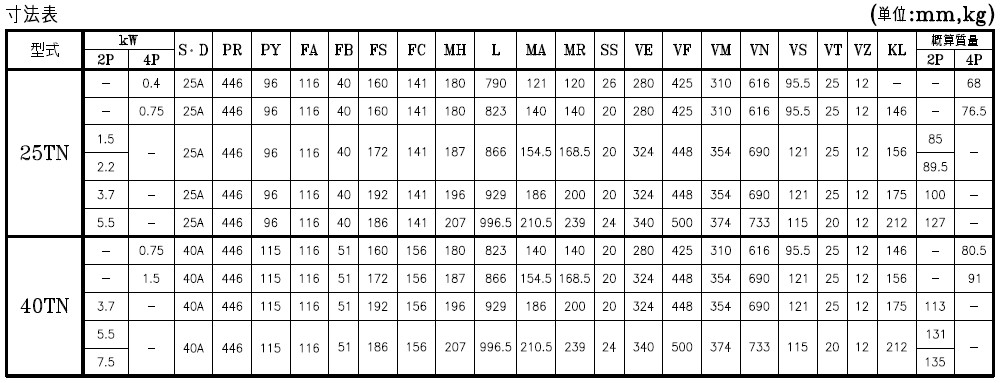

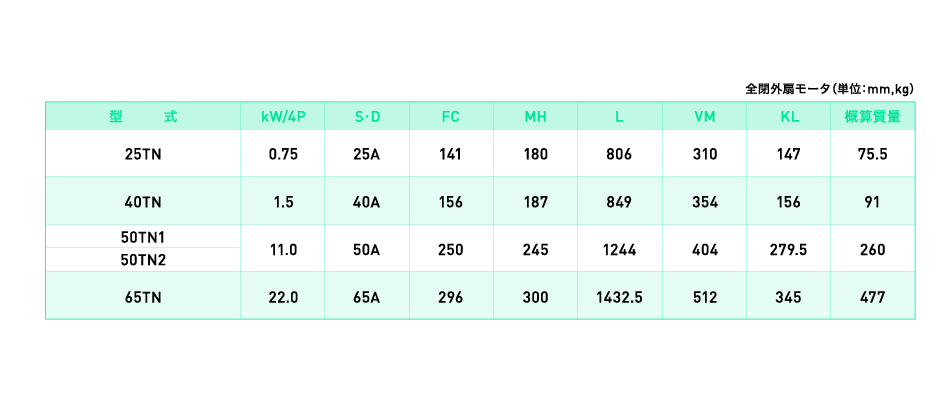

寸法表
動画
よくあるご質問
渦流タービンポンプとはどのようなポンプですか？
羽根車の外周に放射状の多数の溝を持っており、羽根車の押す力と遠心力によって渦を形成し圧力を高めることで液体を移送するポンプです。
特徴は「少流量・高揚程」「圧力変化による流動変動が少ない」「低粘度の液体も移送可能」なことです。
特徴は「少流量・高揚程」「圧力変化による流動変動が少ない」「低粘度の液体も移送可能」なことです。
渦流タービンポンプの予想曲線はどのように見たらいいですか？
X軸が流量、Y軸が全揚程となります。流量が少ないほど全揚程は高くなり、流量が多いほど全揚程は低くなります。また、モータ軸動力は少流量になるにつれて大きくなりますので使える範囲に限界があります。要求仕様をポインティングし、ご希望の仕様を満たすかご確認ください。
渦流タービンポンプの最少流量はどれくらいですか？
モータ軸動力・ポンプの耐圧・温度上昇の３つの条件により最少流量は決まります。各製品ごとの予想曲線をご参照頂き、詳しくは最寄りの弊社営業所へお問い合わせください。
詳細特長
代表型式：
25TN ・ 40TN ・ 25TN-4 ・ 40TN-4
25TN ・ 40TN ・ 25TN-4 ・ 40TN-4
圧力変化による流量変動が少ない渦流タービンポンプ
【自吸タイプ 最大4m】
