クーラント装置（ろ過） 手動式VDFクーラント装置
サイクロンセパレータ
手動式VDFクーラント濾過装置
C-CAT
| 業 界： |
用途
特長
- 水溶性切削液では10µmのスラッジを90％以上、油性でも80％以上の除去ができます。
・液の長寿命化、タンク清掃を減らしランニングコストを削減します。
・加工精度を向上、機械摺動部の故障を防ぎます。 - サイクロン効果によりフィルタの交換は不要、産廃の発生がありません。
- エアの巻き込みによる泡立ちの発生がありません。
- スラッジポットを使用することでスラッジを極限まで濃縮し、スラッジを効率よく回収します。
- スラッジに強いクーラントポンプを搭載することで、安定した性能を発揮します。
- 装置の後付工事も簡単に実施できます。
予想曲線
標準仕様
| 品名 | 仕様 | 供給ポンプ | ポッド＋架台 | ポッド 開閉バルブ |
上澄液 吸引ユニット |
満水警報 （自動停止付） |
手動掻上げ スラッジタンク |
| C-CAT-N（C-SEL-N） | 手動、ポンプ無 | × | ○ | 手動 | × | × | △ |
| C-CAT-N（C-SEL-P） | 手動、ポンプ付 | ○ | ○ | 手動 | △（手動） | × | △ |
※1 ○は標準搭載、△はオプション設定です。
※2 C-CATには標準でポンプ付の「-P」と、お客様がポンプを用意される「-N」の種類があります。
※3 C-SELはC-CATのキット販売です。お客様ご自身で組み立てる必要があります。
※４ C-CATのスラッジタンクは標準では付属しません。お客様ご自身でペール缶等のご準備が必要となります。
※５ C-CAT用手動の掻上げ式スラッジタンクはオプションとなります。
| C-CAT-P 型式 | C-SEL-P 型式 | 処理量(L/min) (50Hz/60Hz) |
入力電源 50Hz・電流値 |
入力電源 60Hz・電流値 |
|---|---|---|---|---|
| C-CAT M30-5(6) | C-CAT M30K-5(6) | 26 | AC200V・3.2A | AC200/220V 3.0/2.8A |
| C-CAT M50-5(6) | C-CAT M50K-5(6) | 46 | AC200V・3.2A | AC200/220V 3.0/2.8A |
| C-CAT M70-5(6) | C-CAT M70K-5(6) | 68 | AC200V・6.0A | AC200/220V 5.8/5.4A |
| C-CAT M100-5(6) | C-CAT M100K-5(6) | 90 | AC200V・6.0A | AC200/220V 5.8/5.4A |
| C-CAT M200VL-5(6) | C-CAT M200VLK-5(6) | 190 | AC200V・8.6A | AC200/220V 8.4/7.6A |
| C-CAT M300VL-5(6) | C-CAT M300VLK-5(6) | 270 | AC200V・8.6A | AC200/220V 8.4/7.6A |
※オプション：1.手動かき上げ回収タンク 2.上澄み液吸引ユニット
| C-CAT-N 型式 | C-SEL-N 型式 | |
|---|---|---|
| C-CAT M30N | C-CAT M30KN | ※処理量、入力電源、電流値はお客様でご用意されるポンプにより異なります。 ポンプ電源スイッチBOX、配管等は付属いたしません。 |
| C-CAT M50N | C-CAT M50KN | |
| C-CAT M70N | C-CAT M70KN | |
| C-CAT M100N | C-CAT M100KN | |
| C-CAT M200VLN | C-CAT M200VLKN | |
| C-CAT M300VLN | C-CAT M300VLKN |
※オプション：1.手動かき上げ回収タンク

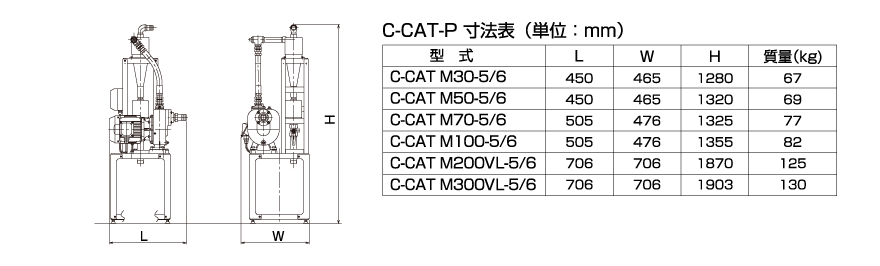

寸法表
クーラントポンプ付などバリエーションがあります
