クーラント装置(ろ過) 自動式クーラント液清浄化システム

クーラント濾過システム
全自動式クーラント濾過装置

NAX-CSⅡ

NAX-CSⅡは、サイクロンフィルターとギャザーアップコンベアを組み合わせたコンパクトな濾過システムです。
(濾過精度10~20μmの精密濾過システム)
製品カタログ
その他カタログ

用途

特長

  1. 送液ポンプにより送られたスラリーを含む液は遠心力により、連続的に20μm以上の粒子をほとんど除去します。(直径10~20μmの粒子も90%以上除去)
  2. 濃縮ポッドで濃縮された固形物を含む液はタンク内で更に沈殿分離され、GUCにより沈殿した固形物のみがタンク外へ排出されます。
  3. 目詰まりによる定期的なフィルタの交換やタンクの清掃作業が不要となり、メンテナンスコストを削減します。

導入のメリット

  • オーバーフロー方式ではないので、設置場所を選びません。
  • 目詰まりによる定期的なフィルタの交換やタンクの清掃作業が不要なので、メンテナンスコストを削減します。
  • 全自動運転なので高効率な濾過システムです。

予想曲線

標準仕様

型式 処理量(L/min)
(50Hz/60Hz)
入力電源
50Hz・電流値
入力電源
60Hz・電流値
空気圧(MPa)
NAX-CSⅡ-30LW-5/6A 26 AC200V・3.8A AC200/220V 3.8A 0.4
NAX-CSⅡ-50LW-5/6A 46 AC200V・3.8A AC200/220V 3.8A
NAX-CSⅡ-70LW-5/6A 68 AC200V・6.5A AC200/220V 6.5A
NAX-CSⅡ-100LW-5/6A 90 AC200V・6.5A AC200/220V 6.5A
NAX-CS-200VL-5/6A ※ 190 AC200V・9.0A AC200/220V 9.0A
NAX-CS-300VL-5/6A ※ 270 AC200V・9.0A AC200/220V 9.0A
※ オプション:チップバケット

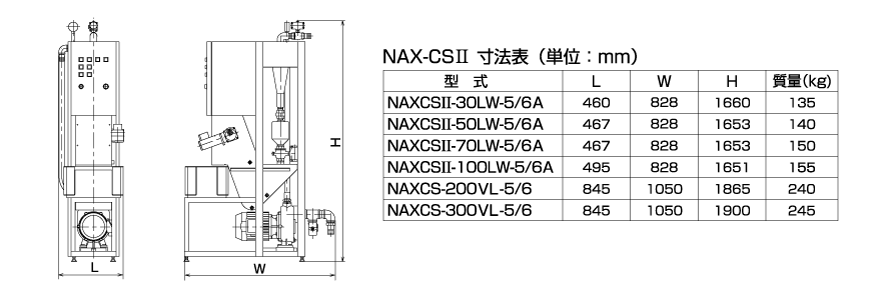

寸法表
